发布日期：2023-11-17
高空抛物被称为“悬在城市上空的痛”， 一直以来高空抛物行为倍受关注，作为城市不文明的行为的同时，它所带来的社会危害也很大。由于其不文明行为的实施场所多为高空楼层，少有目击者，由于抛物的下降速度非常快，抛物时间极短，甚至有人在抛物时故意隐去身影，使得相关部门很难追究抛物者的法律责任，此类事件屡见不鲜、屡禁不止。
高空抛物事件频频发生，引起社会广泛关注。高空抛物一旦造成人身伤亡和重大财物损失等严重后果，需对肇事者追究法律责任。然而在高空抛物的行为产生严重后果时，往往因为楼层太高看不清，肇事者提前逃跑等原因，难以追溯到责任人。2020年5月《民法典》也将些行为列入规定。
2021年3月《中华人民共和国刑法修正案（十一）》也明确规定高空抛物行为情节严重的将被处以一年以下有期徒刑，拘役或管制,并处或单处罚金。
高空抛物产生原因很多，人为因素占主导，比如小孩因为无知好奇或是大人未正常引导而高空抛物，成人因为偷懒顺手高空抛物，家庭矛盾的发生甚至也是高空抛物的起因。此前一方面是缺少明确的法律法规约束（未导致严重后果的）抛物行为及管理主体的责任义务，另一方面，管理方也缺少成熟的技术手段来进行有效管理及事后追责佐证。而目前政策法规层面，已经将抛物行为定义为违法行为，并会进一步明确建筑管理主体的相关义务，以及不幸出现抛物伤人事件时，因未采取必要措施而出现责任界定不清的情况下，管理方将承担一定责任。
因此在法律法规逐步完善以后，一套可以有效记录事件过程、事件回溯从而辅助管理及事故定责的抛物监控、布控系统是必不可少的，且产品及系统必须要满足以下特点：
Ø成像清晰度高：画面清晰是回溯定责的前提条件，需要能够辨别抛物物体出现的楼层；
Ø环境适应性佳：考虑隐私问题，抛物监控摄像机需要从地面仰角拍摄，需应对长期暴露室外环境下防雨侵蚀；
Ø场景适配性好：建筑的规划设计、周围环境布局各不相同，摄像机需要具备可调节视角，从而适配不同高度、距离情况下达到拍摄画面最佳，且夜间时抛物多发时间段，需要在不做补光（光线过强易造成扰民）情况下，保障夜间画面成像清晰；
Ø实施维护便捷：抛物监控布控系统实施的项目多为已建成社区，因此系统架构、设备通讯连接要在稳定可靠的前提下，尽可能简单，减少实施难度及维护成本；
Ø智能化可拓展：在常规监控的基础上，抛物事件智能布控应用也日渐成熟，可以较好的对抛物事件进行智能告警；但各个社区项目可投入建设资金、建设目标各不相同；因此系统需要具备拓展性，供不同预算项目在常规监控、局部智能监控、全部智能监控等方案中自由适配及后续叠加，避免过渡投入或重复建设。

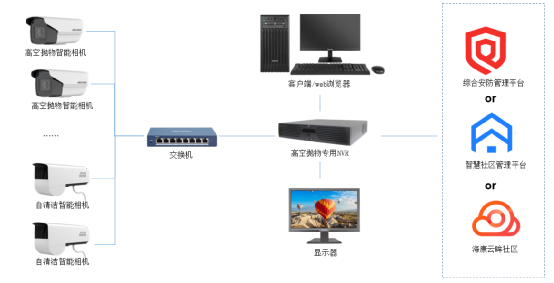

图-1 系统架构图

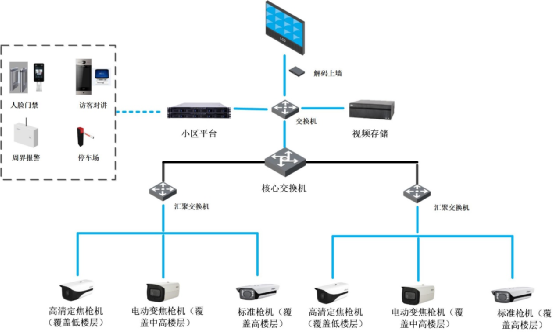

图-2系统架构图
此方案中，前端设备选用不同的高清枪机，分别覆盖不同的楼层，摄像机通过局域网接入汇聚交换机，汇聚交换机可通过光纤接入核心交换机（或二层交换机），然后接入小区平台进行管理

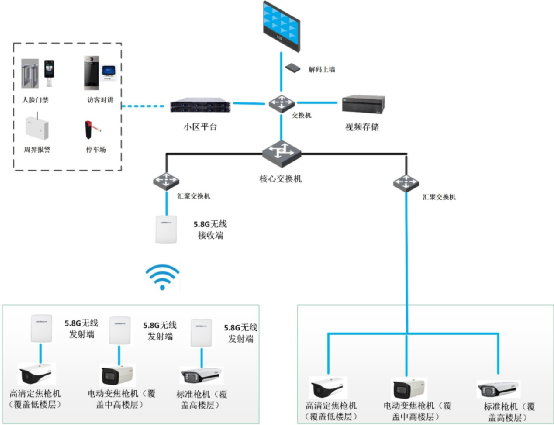

图-3系统架构图
对比传统的有线传输解决方案，使用WLAN无线网络实现数据传输具有以下显著特点：不受距离和地点的约束，软硬件规划简明，安装容易，组网和扩容方便，维护成本低，覆盖面积大

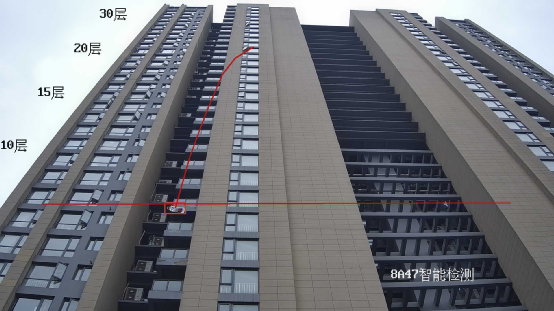

在距离监控楼层20~30米的地方立3米高的立杆，在其上安装高空抛物智能检测摄像机从下往上看。如果因现场环境限制，建议不要少于10米。因为安装距离过近会导致仰角过大，投影截面过小，高楼层分不清。一根立杆，根据现场情况安装2~3个高空抛物智能检测摄像机分别对监控楼层的低空区域和高空区域进行检测（具体可参考下面的安装说明）。所有视频画面通过网线或光纤传送到监控中心，并接入到高空抛物NVR，实现抛物行为报警和快速轨迹回溯。用户也可以在平台对高空抛物设备进行统一管理，支持高空抛物报警事件、视频抛物轨迹预览及回放。
利用高空抛物专用智能相机，搭载智能检测算法，实现抛物的主动跟踪、事件实时弹窗报警、轨迹精准还原、事件快速检索，助力社区物业实现抛物发现-事件处置-行为规范管理的业务流程，防微杜渐，杜绝高抛事件的发生。
快速发现：通过抛物事件报警，物业能快速发现抛物行为，及时处置、救援。
事前排查：排查有抛物行为习惯的人员，物业上门提前提醒，排查抛物危险区域，树立警示牌，预防事故发生。
威慑作用：高空抛物专用高分辨率全彩相机，加强防水不积水，楼宇分层全角度覆盖，不留监控死角。通过排查有抛物行为习惯的人员，起到威慑作用，增强全体业主意识。
智能检测：抛物主动跟踪，事件实时弹窗报警，发现隐患及时处置。
精准追溯：精准还原抛物轨迹，视频OSD叠加楼层信息，快速检索，快速定位。轨迹回溯快速确定楼层，缩小范围，确认责任主体，为物业解决普通纠纷和公安侦查破案提供依据。

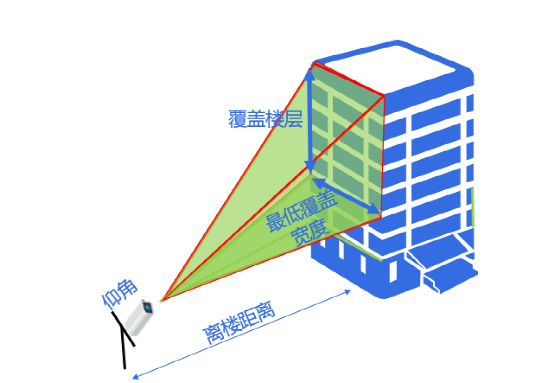

高空抛物摄像机架设方式概览如下图所示，摄像机覆盖楼宽推荐不超过30m，正对目标建筑物进行安装，安装于检测目标中间位置，距楼距离一般可选15~30m，。
总楼层较高、或总宽度较宽的建筑，需要多台设备搭配使用，保证对目标建筑的完整覆盖。

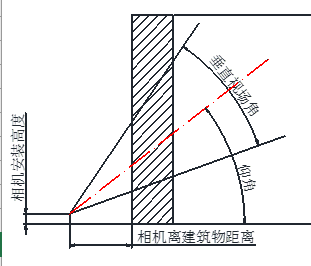

高空抛物检测专用智能摄像机架设时，主要包含以下几个参数：
Ø水平架设距离：摄像机安装位置距离目标建筑物的距离，一般为15~30m；
Ø最大覆盖宽度：摄像机对目标建筑的覆盖宽度，此宽度需结合算法实际检出效果制定，水平架设距离较远时需调大焦距；推荐覆盖宽度不超过30m；
Ø仰角及覆盖楼层：摄像机架设时需向上仰，采用不同仰角时所覆盖的楼层也不同，为保证多台设备搭配完成对目标建筑的整体覆盖，每台高空抛物摄像机也有推荐的安装仰角，及与之对应的覆盖楼层；

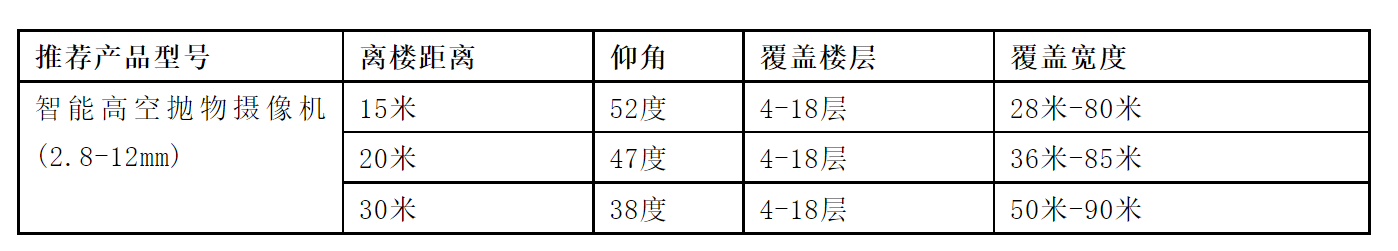

（1）总楼层在18层以下建筑(层高按2.8米算)

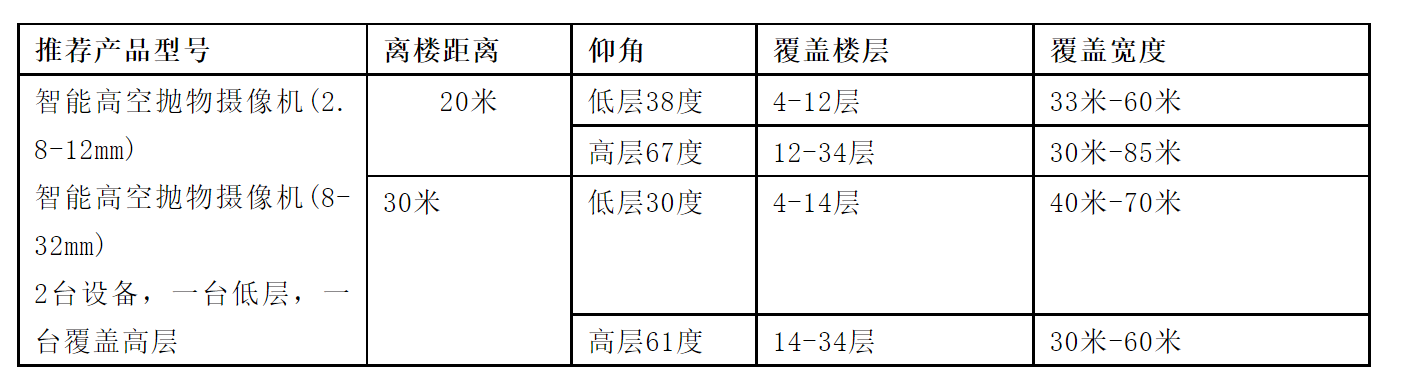

（2）总楼层在34层以下建筑(层高按2.8米算)，
建议两台覆盖

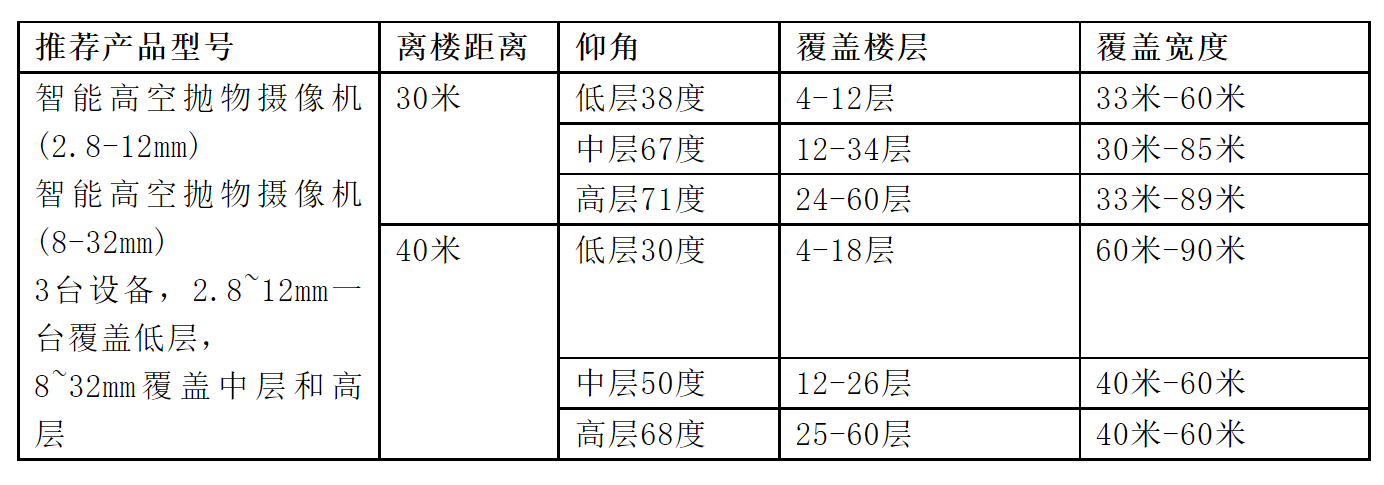

（3）总楼层34层以上建筑(层高按2.8米算)
建议三台覆盖,由于高层建议离楼30米以上，防止高层由于视角画面压缩导致高层无法分清楼层
自清洁高空抛物摄像机安装参考
默认楼层层高2.8m，立杆高度2~3m。

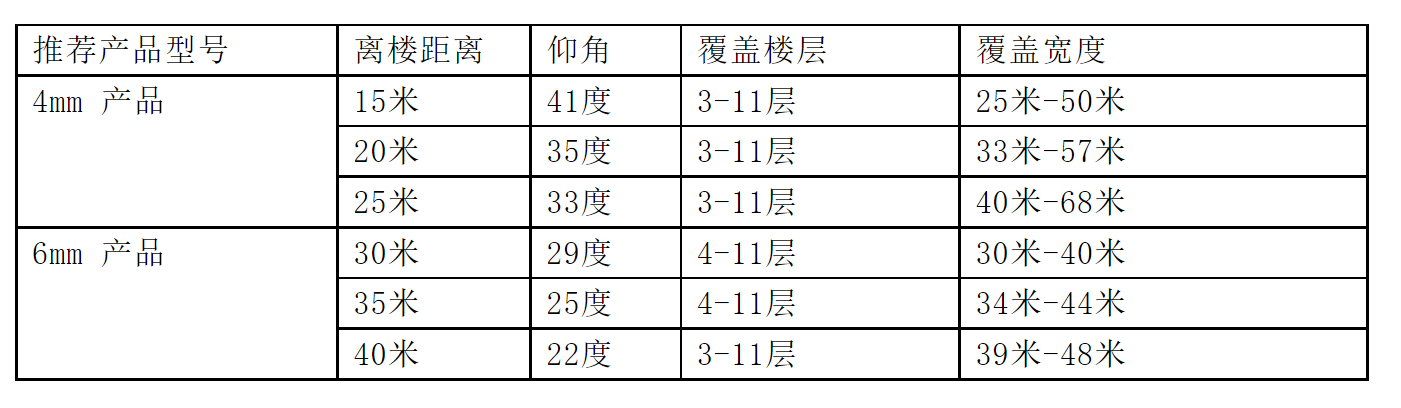

总楼层在11层以下建筑(层高按2.8米算),一台可以满足覆盖，根据不同的距离进行选择不同镜头

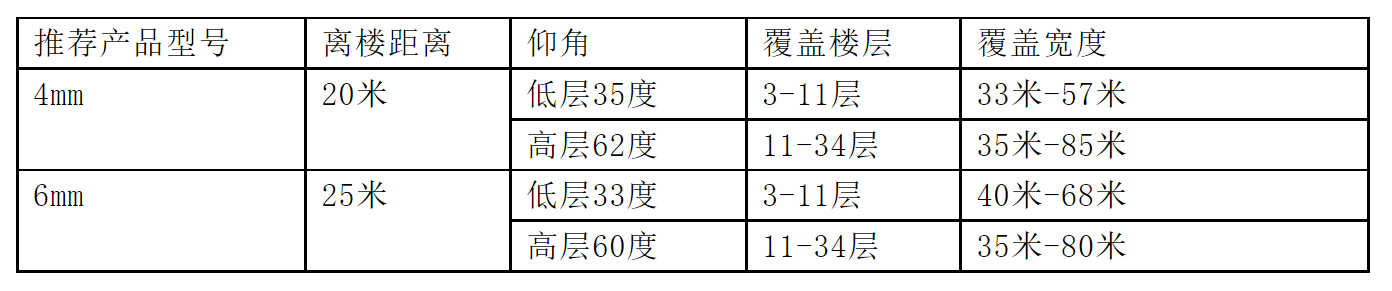

（2）总楼层在34层以下建筑(层高按2.8米算)，建议两台覆盖，一台低层，一台覆盖高层。
安装调试说明
建议架设在距楼层20米（50层以上的高楼层建议30米）以外的位置不要被树等遮挡，因安装距离过近会导致仰角过大，投影截面过小，高楼层分不清。且具体的安装位置环境复杂，建议使用变焦，便于现场灵活调整。
勘点小技巧：在预安装的位置用手机拍照，确认高层是否可分清以确定安装位置。

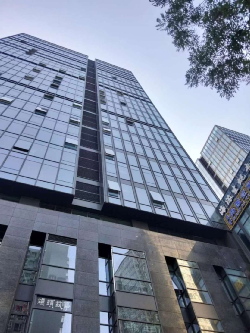

如下图过近导致高层分不清，建议离楼远点：
(一)高空抛物智能摄像机
Ø400万 1/1.8" 高空抛物智能筒型摄像机
Ø专用于高空抛物监控场景，分变焦2.8~12 mm和8~32 mm镜头两款产品，应对不同高度的监控覆盖需求
Ø专用于高空抛物监控场景，图像效果优化，蓝玻璃镜头，强化强光抑制，有效解决逆光、反射光和杂光等问题
Ø小视窗设计，有效减少落尘等对画面成像的影响
Ø支持镜头玻璃加热，通过智能感知芯片，感应玻璃温度，自动加热，解决玻璃表面起雾问题
Ø全金属外壳，增大散热面积，无惧酷暑
Ø支持高空抛物事件智能检测，配置简洁；典型安装场景下可以有效检测出5 × 5像素以上抛落物；可有效过滤飞虫，飞鸟，树叶，晾晒衣物等干扰目标；支持4个算法屏蔽区域设置，减少环境影响
Ø支持隐私遮盖，最多支持8个遮盖区域；隐私遮盖功能不影响算法检测，也不影响报警图片，录像和预览为马赛克覆盖
Ø支持抛物轨迹记录，报警推图中可还原抛物轨迹
Ø宽动态: 超宽动态范围达120 dB
Ø最低照度: 彩色：0.0005 Lux @（F1.2，AGC ON）
Ø视频压缩标准: H.265/H.264/MJPEG
Ø网络存储: 支持Micro SD(即TF卡)/Micro SDHC /Micro SDXC卡（最大256 GB）断网本地存储及断网续传，
Ø网络: 1个RJ45 10 M/100 M/1000 M自适应以太网口
Ø电流及功耗: DC：12 V，0.65 A，最大功耗：7.8 W; PoE：（802.3at，42.5 V~57 V），0.24 A~0.18 A，最大功耗：9.8 W
Ø电源接口类型: 三芯电源接口
Ø供电方式: DC：12 V ± 20% ，支持防反接保护；PoE：802.3at，Class 4
Ø防护: IP67
(二)自清洁高空抛物智能摄像机
Ø800万 1/1.2" 高空抛物智能筒型摄像机
Ø专用于高空抛物监控场景，解决因安装方式和场景不同于普通监控而衍生出的场景适应性问题
Ø设备自带雨量感应器，根据雨量情况自动启停雨刷和调整雨刷速率，有效保证摄像机雨天成像清晰
Ø采用包围式遮光罩设计，避免图像产生异常光斑与反光
Ø设备具有自清洁功能，自动集水并定时对镜头喷水洗刷清除脏污
Ø支持镜头视窗玻璃加热，通过智能感知芯片，感应视窗玻璃温度，自动调节加热功率，无惧雨雪、降霜、凝露等
Ø专业级蓝玻璃镜头和专用图像算法，有效改善仰视场景下反射光与杂光干扰，解决逆光问题
Ø支持高空抛物事件智能检测，配置简洁；典型安装场景下可以有效检测出5 × 5像素以上抛落物；可有效过滤飞虫，飞鸟，树叶，晾晒衣物等干扰目标；支持4个算法屏蔽区域设置，减少环境影响
Ø支持马赛克遮挡隐私区域，保护住户隐私，最多支持8个区域设置
Ø宽动态: 超宽动态范围达120 dB
Ø最低照度: 彩色：0.0005 Lux @（F1.0，AGC ON）
Ø焦距&视场角:
Ø4 mm @F1.0，水平视场角：88°，垂直视场角：47°，对角线视场角：104.3°
Ø6 mm @F1.0，水平视场角：54.1°，垂直视场角：29.8°，对角线视场角：62.9°
Ø最大图像尺寸: 3840 × 2160
Ø视频压缩标准: H.265/H.264/MJPEG
Ø网络存储: 支持Micro SD(即TF卡)/Micro SDHC/Micro SDXC卡（最大256 GB）断网本地存储及断网续传，NAS（NFS，SMB/CIFS均支持），配合海康黑卡支持SD卡加密及SD卡状态检测
Ø雨刷: 支持
Ø扩展接口: 支持半导体制冷集水和喷水，实现自清洁
Ø供电方式: DC:12 V ± 20%，支持防反接保护; PoE:802.3at，Class 4;
Ø防护: IP67
(二)高空抛物智能NVR

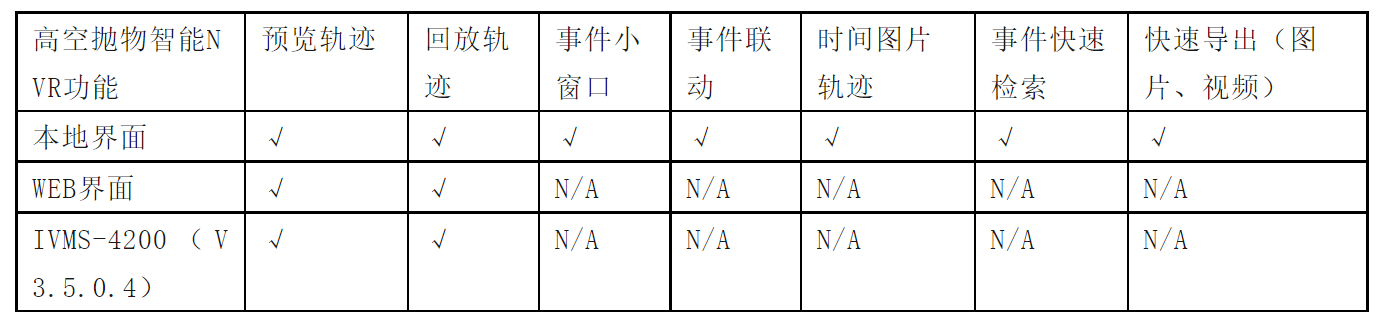

高空抛物配套功能：
Ø实时监测：支持全通道高空抛物实时报警；支持最多同时预览9路高空相机的实时抛物轨迹
Ø事件溯源：支持同屏预览界面快速回放抛物轨迹
Ø证据留存：支持高空抛物事件录像和图片快速检索、导出
硬件规格：
Ø2U标准机架式
Ø2个HDMI，2个VGA接口; 支持双4K异源输出
Ø8盘位，可满配12TB硬盘，支持硬盘热插拔
Ø报警口：16进8出；
Ø支持两路12V直流供电输出，其中一路为受控12V（报警输出带负载）
Ø2个千兆网口;2个USB2.0接口、2个USB3.0接口;1个eSATA接口
Ø支持RAID0、1、5、6、10、JBOD，支持全局热备盘
软件性能：
Ø输入带宽：320M; 输出带宽：256M
Ø支持32路H.265、Smart265、H.264、Smart264的前端设备自适应接入混合接入、解码
Ø最大支持16×1080P解码
ØSmart 2.0/整机热备/ANR/智能检索/智能回放/车牌检索/人脸检索/热度图/客流量统计/分时段回放/超高倍速回放/双系统备份。
